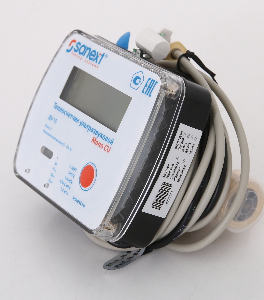

Теплосчетчик SANEXT ультразвуковой Mono CU предназначен для измерения, обработки и отображения информации о количестве потребленной тепловой энергии, температуре и расходе теплоносителя, а также других данных о системе водяного отопления индивидуальных потребителей (при закрытой системе теплоснабжения с поквартирной разводкой). Счетчики выпускаются двух модификаций – для установки на подающий или обратный трубопровод.
Теплосчетчик SANEXT ультразвуковой позволяет достичь высокой точности в измерении в течение всего срока эксплуатации, и при этом требуется минимальное обслуживание.
Скорость потока измеряется с помощью ультразвукового принципа: два датчика передают ультразвуковые сигналы в направлении и против направления потока измеряемой жидкости. Расчет скорости потока ведётся исходя из времени, за которое проходят сигналы от датчиков.
Декларация о соответствии ЕАЭС N RU Д-RU. АБ93.В.07908 от 08.11.2018.
Внесен в Государственный реестр средств измерений, свидетельство об утверждении типа средства измерения RU.C.32.092.A № 70086, номер СИ в Госреестре 71374-18.
Межповерочный интервал – 6 лет.
Принцип работы ультразвукового теплосчетчика SANEXT Mono CU
 | 1 - отражающие элементы 2 - направление потока измеряемого теплоносителя 3 - ультразвуковой сигнал 4 - датчики передачи ультразвуковых сигналов |
Устройство ультразвукового теплосчетчика SANEXT Mono CU
 | Вычислитель оформлен в виде модуля, содержащего микропроцессор, жидкокристаллический индикатор, клавишу управления, оптический порт передачи данных и автономный источник питания – литиевую батарею. Корпус вычислителя поворачивается в плоскости расходомера на 360° с шагом 90°. Кроме того, вычислитель выносного типа и может устанавливаться отдельно от проточной части на расстоянии до 50 cм. |
Габаритные размеры ультразвуковых теплосчетчиков SANEXT Mono CU
Присоединительные и габаритные размеры ультразвуковых теплосчетчиков SANEXT Mono CU
Комплект ультразвукового теплосчетчика SANEXT Mono CU
